图解经典电路之六管调幅收音机
六管调幅收音机是伴随我们童年的经典电子设备，它通过接收无线电台的广播信号，并将其转换为声音信号，让我们能够收听到各种节目。下面，我们将通过图解的方式，详细解析六管调幅收音机的工作原理。
一、收音机的基本构成
收音机主要由天线、输入调谐电路、放大器、解调器（检波）、功放、喇叭等几大功能模块组成。这些模块协同工作，完成信号的接收、放大、解调和输出。
二、工作原理
天线接收信号
天线负责接收空中的电磁波信号，这些信号包含了各个电台的广播内容。
输入调谐电路选择信号
输入调谐电路（选频网络）通过LC振荡电路，选择出我们想要收听的电台频率的信号。

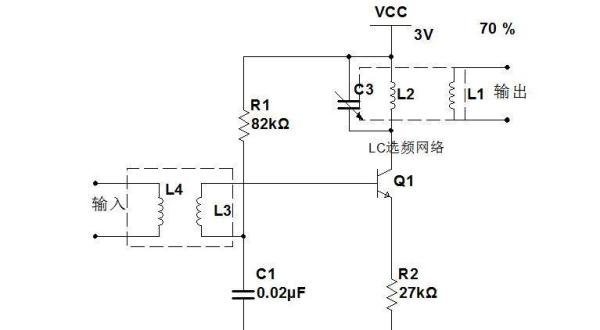

高频放大器放大信号
高频放大器采用共发射极放大器结构，对选中的电台信号进行放大。

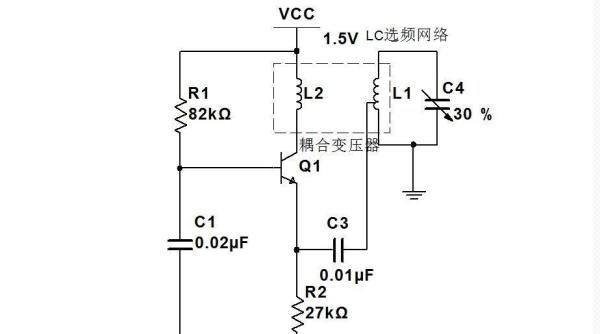

本机振荡器产生本振信号
本机振荡器产生一个比接收到的信号频率高455kHz的本振信号。这个信号与接收到的信号一起送入混频器。

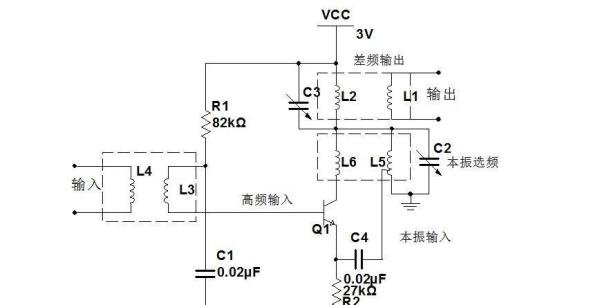

混频器实现频率迁移
混频器将接收到的信号与本机振荡器产生的本振信号进行混合，通过非线性作用产生两者的差值频率信号（中频信号），该信号频率为455kHz。

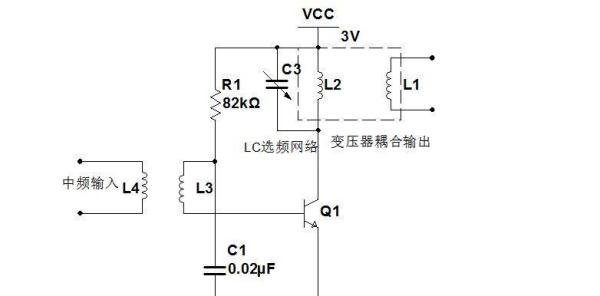

中频放大器放大中频信号
中频放大器对混频器输出的中频信号进行进一步放大，为后续的解调做准备。

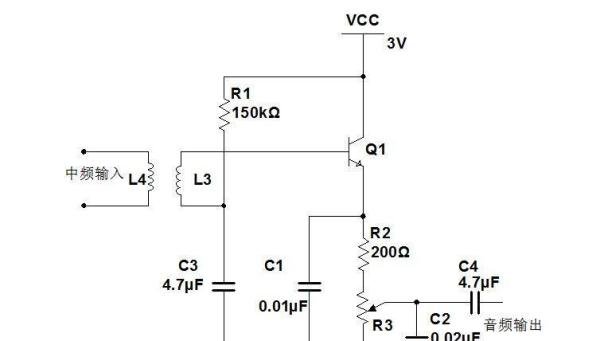

检波器检出音频信号
检波器将中频信号中的音频信号提取出来。它通常由一个电压跟随器和一个低通滤波器组成。

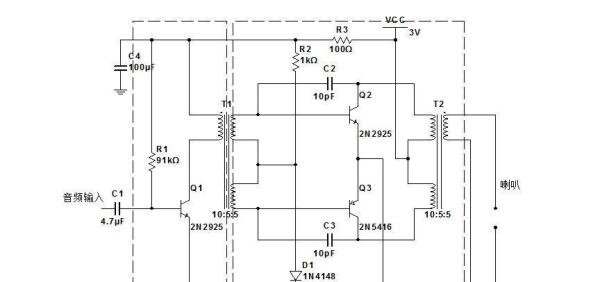

音频前置放大和功率放大
音频前置放大器对检波器输出的音频信号进行电压放大，然后送入功率放大器进行功率放大，以驱动喇叭发出声音。
自动增益控制（AGC）
AGC电路根据检波出来的音频信号强度自动控制中频放大电路的增益，确保每个电台能够稳定工作。当接收到的信号很强时，AGC自动降低中频放大电路的增益；当接收到的信号很弱时，AGC自动提高中频放大电路的增益。
三、总结
六管调幅收音机通过天线接收信号，经过输入调谐电路选择信号，再通过高频放大器、本机振荡器、混频器、中频放大器、检波器、音频前置放大器和功率放大器等模块的处理，最终将声音信号输出到喇叭上。同时，AGC电路确保了收音机在不同信号强度下的稳定工作。
通过以上图解和分析，我们可以清晰地了解六管调幅收音机的工作原理和各个模块的功能。这不仅有助于我们更好地理解收音机的运作机制，还能为我们在实际使用中遇到问题时提供解决思路。
