建筑景观作品集中的剖面图制作指南
在建筑景观作品集中，剖面图是展示设计深度和空间关系的重要手段。以下是如何制作高质量剖面图的详细步骤和注意事项：
一、理解剖面图的基本概念
剖面图，又称剖切图，是通过假想一个剖切平面将物体剖开，移去介于观察者和剖切平面之间的部分，对剩余部分向投影面所做的正投影图。它主要用于展示物体的内部构造、立体分布和垂直结构。
二、制作剖面图的步骤
确定剖切位置和方向
根据设计需要，确定剖切平面的位置和方向。这通常取决于你想要展示的空间关系或构造细节。
建立3D模型（如使用SketchUp）
利用SketchUp等3D建模软件，根据设计方案建立相应的3D模型。确保模型准确反映设计意图。
生成剖面图
在SketchUp中，使用剖切工具按照预定的位置和方向进行剖切，然后导出剖面图。或者，你也可以直接在图纸上手绘剖面图，但这需要较高的绘图技巧和准确性。
细化剖面图
在Photoshop或Illustrator等图像处理软件中，对导出的剖面图进行细化处理。包括添加剖面线、标注尺寸、标注材料等信息。
剖面线应同向、同间距并与水平线成45°，以清晰表示不同材料的分界面。
添加场景细节
为了增强剖面图的表现力，可以添加一些场景细节，如植物、人物、桥梁等。这些细节应与设计方案相符，并能有效渲染氛围。
三、制作剖面图时的注意事项
准确性
剖面图应准确反映设计方案的内部构造和空间关系。因此，在制作过程中要特别注意尺寸的准确性和比例的一致性。
清晰度
剖面图中的线条应清晰明了，避免使用虚线等易产生混淆的线条。同时，标注和说明也应简洁明了，便于读者理解。
美观性
虽然剖面图主要强调功能性，但美观性同样重要。通过合理的布局、色彩搭配和细节处理，可以使剖面图更加吸引人。
一致性
在同一作品集中，不同剖面图的风格、标注方式和比例尺等应保持一致。这有助于增强作品集的整体性和连贯性。
四、SU+PS技巧制作剖面图
基本图面框架
使用SketchUp建立与需要展示的方案平面部分相对应的3D体块作为图面透视框架。或者，直接使用Photoshop/Illustrator的钢笔工具画出立体体块，并与平面图透视角度对齐。
素材收集与处理
收集与设计方案相符的Photoshop素材，如植物、人物等。通过剪裁、拼贴和变形等处理，使素材符合所选视角和透视关系。
剖面构成编辑
在剖面图中添加水体、土壤层等要素，并调整其饱和度、明度等属性以形成立体感和层次感。同时，注意虚化边界线以形成自然的渐变效果。
动态展示
如果设计方案涉及动态变化（如水面高度变化），可以通过更改水面厚度等参数来展示不同时期的景观效果。同时，调整人物、动物和桥梁等装置的位置和形态以反映这种变化。

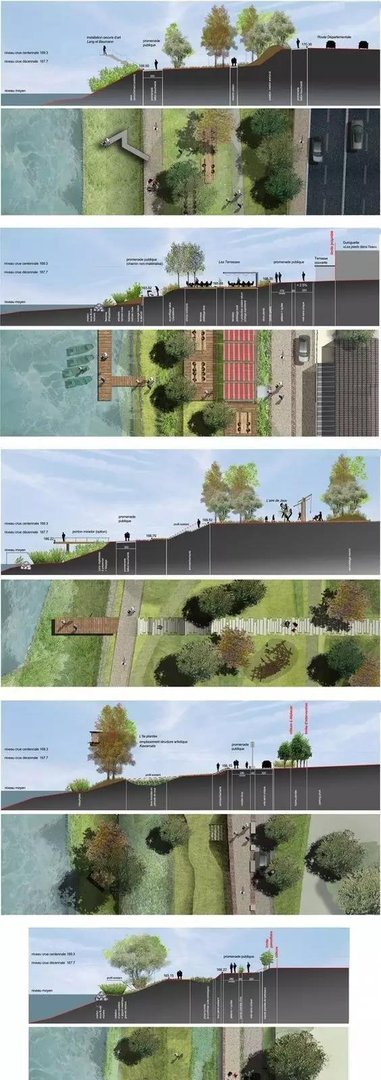

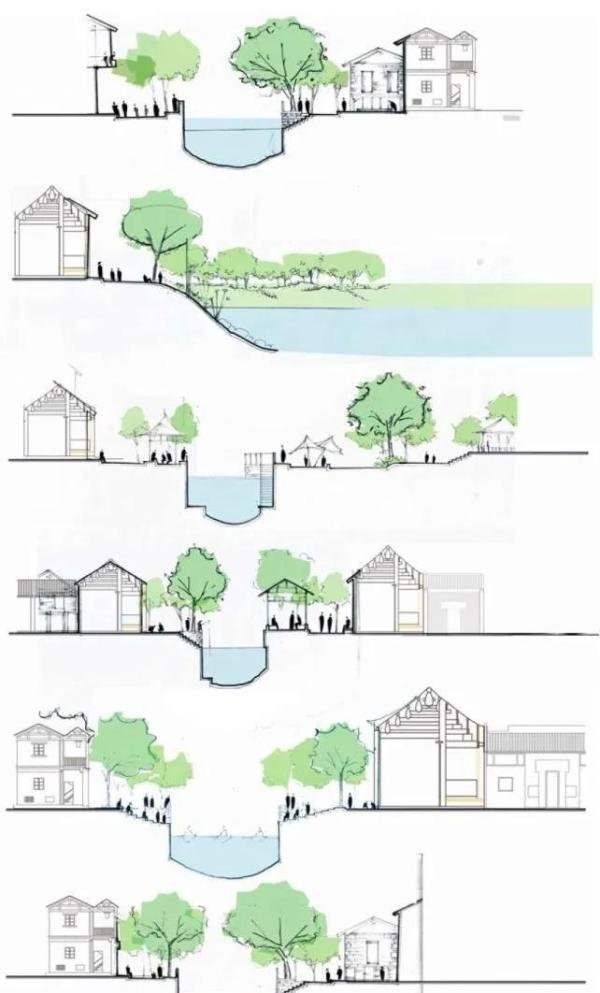

以下是一些剖面图示例图片，展示了不同风格和细节处理方式的剖面图效果：
通过遵循以上步骤和注意事项，并结合SU+PS技巧，你可以制作出高质量、具有表现力的建筑景观作品集剖面图。
